普通鋼卷尺示值誤差首次檢定的普通鋼卷尺尺帶標稱長度和任意兩個非連續刻度之間的示值最大允許誤差△按不同準確度等級由下列公式求出:
I 級: △=± 0.1 mm+10^-4L
II 級:△=± 0.3 mm+2X10^-4L
式中：
△——示值最大允許誤差， mm;
L——四舍五人后的整數米(被測長度小于 1 m 時為 1)。
（1）對拉環或尺 鉤型普通鋼卷尺(即零位在拉環或尺鉤的端面上)， 由該卷尺的個端面至任--線紋間隔長度的允許誤差的絕對值可在標 稱長度和任意兩個非連續刻度之間的示值最大允許誤差的基礎上增 加:
I 級鋼卷尺為士 0.1 mm; II 級鋼卷尺為士 0.2 mm.
后續檢定的普通鋼卷尺尺帶標稱長度和任意兩個非連續刻度之間示值最大允許誤差，可以是上述首次檢定示值最大允許誤差值的兩倍。

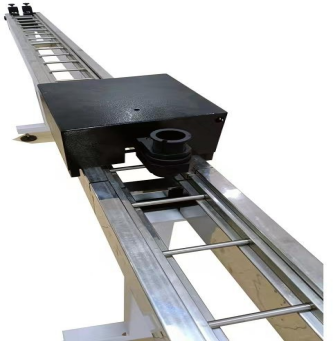

基本配置:
1、5 米鋼卷尺檢定臺一臺(按每 5m 一段,可任意接長至 50m)
2、5m 標準鋼卷尺M(jìn)PE:士(0. 03 mm+3x10-5L)
3、5kg 重錘 2 只:工作時對標準尺和被檢尺施加拉力
4、尺帶夾 2 只;
5、20 倍讀數顯微鏡 1 個:準確度為 0.01mm ,工作時讀取測量數據;
6、小滑車 1 部:帶光源,輔助讀數顯微鏡進行測量；
7、檢定臺標準配制為:按有效工作長度5 米設計,可任意接長至50 米
8、砝碼為：5kg 法碼 2 只、1kg 法碼 1 只、1.6kg 法碼 1 只。
9、零位檢定器 1 個

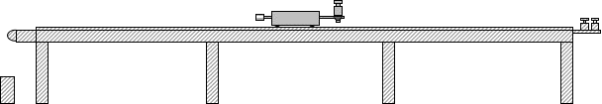

剖面圖

技術參數：
1、有效工作基本長度：5 米(可任意接長至 50 米或者更長)
2、導軌直線度：≤0.3mm/m
3、工作臺靜摩擦力：≤4N
4、全刻度標準鋼卷尺M(jìn)PE：士(0. 03 mm+3x10^-5L)
5、讀數顯微鏡：總放大倍率 20x，最小刻度值 0.01mm
6、零位檢定器：測深鋼卷尺零位檢定器是專為測深鋼卷尺校準尺砣零位設計的，測深鋼卷尺尺帶和測深尺砣組合后零點基準面到 500 mm
線紋處的最大允許誤差為士 0.5 mm?？蓽y(cè)尺砣直徑范圍：φ18－φ 30mm；可測尺砣長度范圍：120－170mm。
示值誤差：

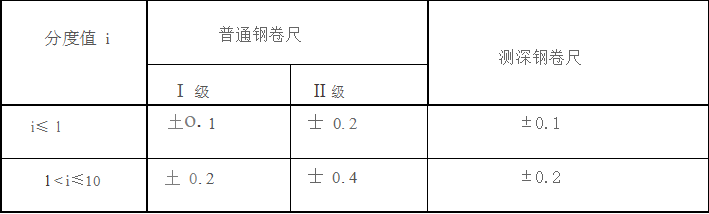

普通鋼卷尺毫米分度和厘米分度的示值誤差不超過表 1 的要求。
表 1  毫米分度和厘米分度的示值最大允許誤差  mm
